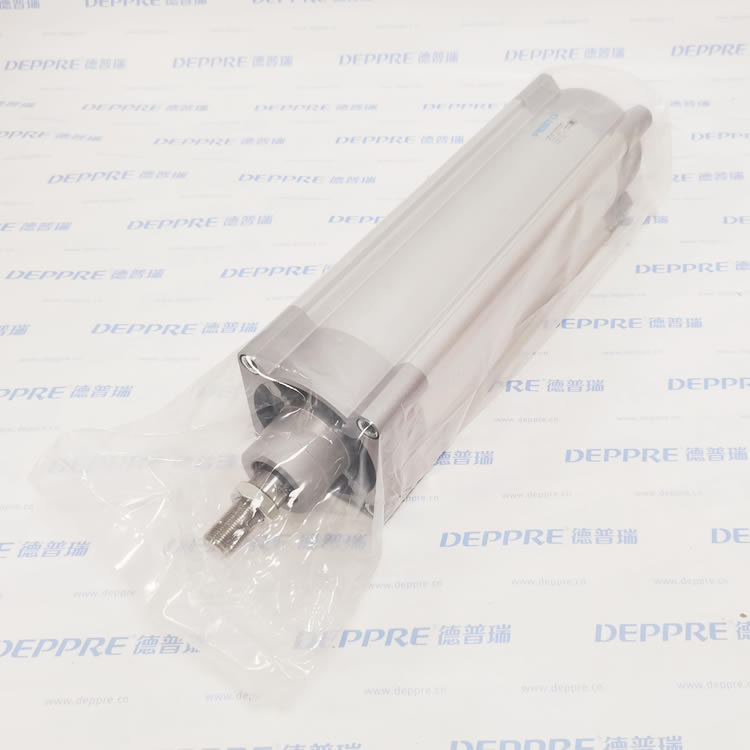

ISO 標準氣缸 DSBC-100-250-PPVA-N3T1技術參數：

行程 1 mm...2800 mm

活塞直徑 100 mm

活塞桿螺紋 M20x1.5

緩沖 氣動緩沖，兩端可調

安裝位置 可選

符合標準 ISO 15552

活塞桿端部 外螺紋

結構特點 缸徑

活塞桿

缸筒型材

位置檢測 通過接近開關

派生型 一端活塞桿

工作壓力 0.04 MPa...1.2 MPa

0.4 bar...12 bar

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

環境溫度 -20 °C...80 °C

端位的沖擊能量 2.5 J

緩沖長度 31 mm

6 bar 時的理論力值，返回行程 4418 N

6 bar 時的理論力值，前進行程 4712 N

0 mm 行程的移動質量 1000 g

每 10 mm 行程的額外移動質量 39 g

0 mm 行程的基本重量 3665 g

每 10 m 行程的附加重量 101 g

安裝方式 要么：

通過內螺紋安裝

帶附件

氣動接口 G1/2
